station d'air chaud saike 898d en panne
Bonjour,
Je cherche de l'aide sur une station d'air chaud saike 898d en panne , le ventilo du pistolet d'air chaud ne fonctionne plus ( tester ok ) , il n'a jamais été trop puissant et le bouton de variateur de vitesse quasi inutile , voila la bete : http://jaanus.tech-thing.org/wp-cont...7/DSC_0104.jpg http://jaanus.tech-thing.org/wp-cont...5-1024x682.jpg j'ai trouvé un sema électrique mais pas de cette version exact : https://blog.enbewe.de/posts/images/...an_Control.png j'ai changé le condensateur C14 qui avait une sale tête mais sans résultat , si quelqu'un à des connaissances , je suis preneur , pour chercher le composant H.s en ayant des voltages à contrôler par exemple ou autre , j'y pige pas grand chose la dedans .... merci d'avance |
Salut , quelles sont les valeurs de tes résistances ? Les condos sur le schema te servent juste à lisser le courant pour être le plus stable possible ou faire une tempo lors de l'interruption du courant .
|
ce n'est pas le schéma exact de mon PCB malheureusement , je chercherais juste à mettre le ventilo à fond tout simplement mais qu'il se coupe encore une fois la température redescendu à 70/80 , je ne sais pas vraiment ou sont ses résistances sur le PCB mais rien à l'air cramé de toutes façon quand je regarde .
|
Oki , mesure la continuité de tes résistances normalement il y a des codes couleurs pour déterminer la valeur en ohm a avoir . Et les points entre chaque piste voir si continuité passante , ainsi que les transistors en fonction diode sur metrix .
Je vais voir si je trouve le schema pour ta station . |
Salut,
Regarde si tu as une tension aux bornes de la zener DZ1 ou équivalent sur ton modèle. Cordialement. |
Salut,
Tu peux mettre une photo recto/verso du PCB ? |
Apparement il y sur ces modèles une résistance de 120 ohms qui est vers le connecteur avec les 2 fils rouges à gauche de ta photo qui a tendance à se couper.
|
voila ...
https://nsa40.casimages.com/img/2021...3329345963.jpg https://nsa40.casimages.com/img/2021...3329826253.jpg https://nsa40.casimages.com/img/2021...3330376995.jpg https://nsa40.casimages.com/img/2021...3330811975.jpg ---------- Post added at 08h36 ---------- Previous post was at 08h27 ---------- https://nsa40.casimages.com/img/2021...4527184133.jpg ---------- Post added at 08h39 ---------- Previous post was at 08h36 ---------- alors pour info , tout fonctionne bien , fer à souder , LCD , réglage température etc . les résistances dans le pulser d'air chaud fonctionne c'est juste le ventilo qui pousse l'air chaud qui n'est plus actionner , il y a un potentiomètre sur la face avant qui n'a jamais trop fait sont boulot et ul me semble fonctionne à l'envers |
1 pièce(s) jointe(s)
As-tu des tensions sur le potentiomètre en entrée et sortie ?
Variation de tension à l'actionnement en sortie (direction Q3) ? En sortie de Q3 (direction Q2) la variation se fait-elle ? En sortie de Q2 (direction FAN) variation ou pas ? En jaune, c'est un effet de la photo ? les pistes sont ok ? |
1 pièce(s) jointe(s)
Salut,
Mesure la tension aux bornes de la diode zener, elle devrait être d'environ 8V. Cordialement |
Citation:
---------- Post added at 12h13 ---------- Previous post was at 12h11 ---------- Citation:
sur la photo , c'est de la croute , j'ai changé le condensateur à cet endroit |
Bonjour,
Fait un test de continuité sur la diode, elle est sans doute en court-circuit. |
Faut la démonter ?
|
Citation:
tu te met en diode sur ton ohms metre ou en ohms sans démonter dans un premier tps tu dois obtenir une lecture 07 +ou - si tu as rien elle est claque ou court jus si elle passe dans les 2 sens sans resistance regarde le sens passant dans les 2 sens en inversant les fils metrix ---------- Post added at 14h18 ---------- Previous post was at 14h17 ---------- le tout sans être alimente bien sur ---------- Post added at 14h20 ---------- Previous post was at 14h18 ---------- c est peut être un transistor hs test e.b.c |
Citation:
c'est quoi ton test E.B.C ? |
Test EBC :
https://fr.wikihow.com/tester-un-transistor |
Bon ben elle remarche :der:
et je ne comprends pas pourquoi .... Citation:
pour trouver une masse dessus pour contrôler les voltages , c'est pas simple la dessus , je me demande pourquoi il y a un tas de fil relier voulant faire croire que c'est une masse et que çà n'en soit pas une ... je reviens dès quelle redeconne , c'est une question de temps , c'est certain ... |
Salut,
Il y a sans doute une soudure foireuse quelque part. Cordialement |
je verrais plus un composant limite ..... limite
---------- Post added at 19h41 ---------- Previous post was at 19h40 ---------- quand c'était en panne j'ai tout bougé avec un pointeau plastic , ça n'a rien fait .... |
Bonjour,

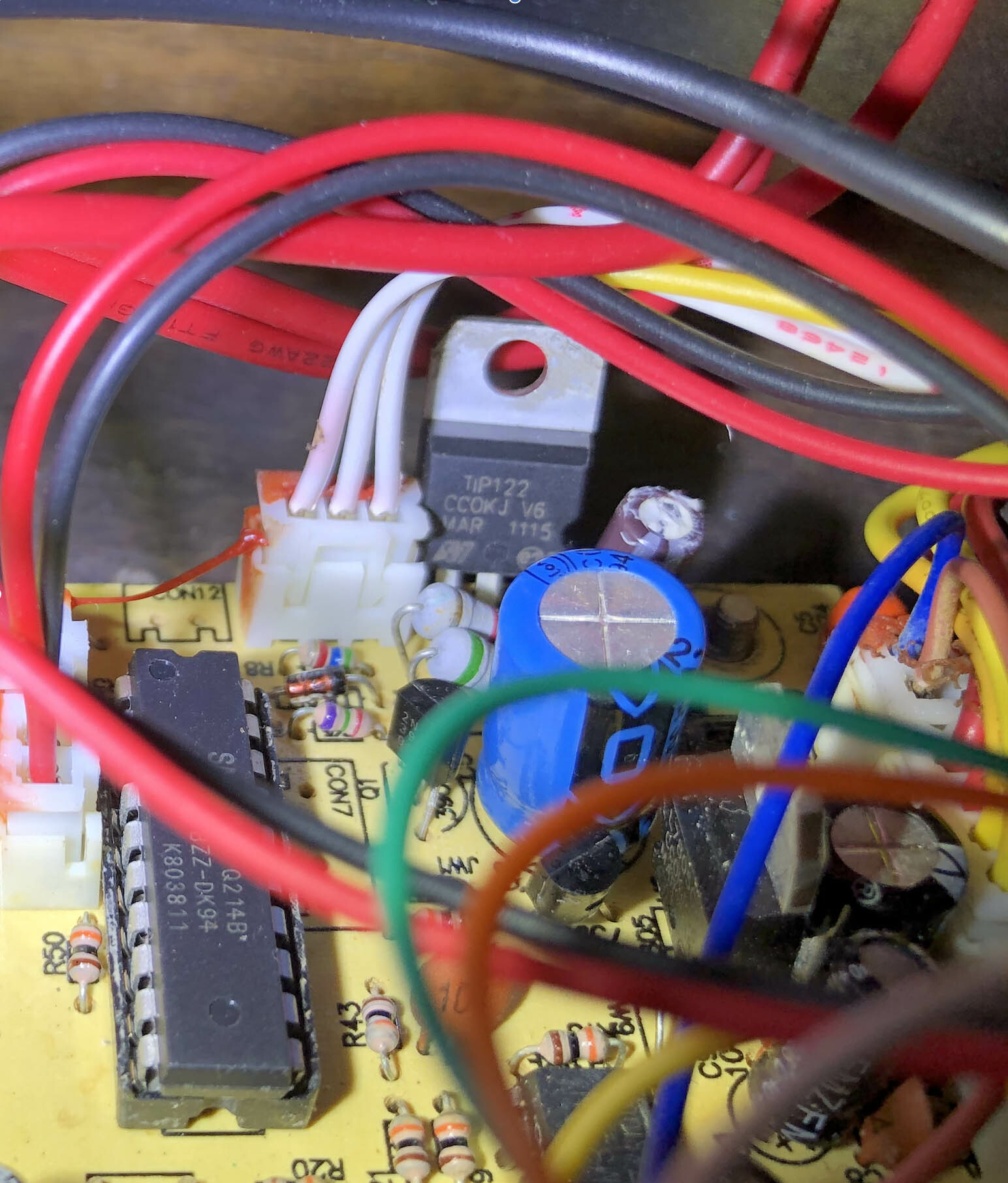

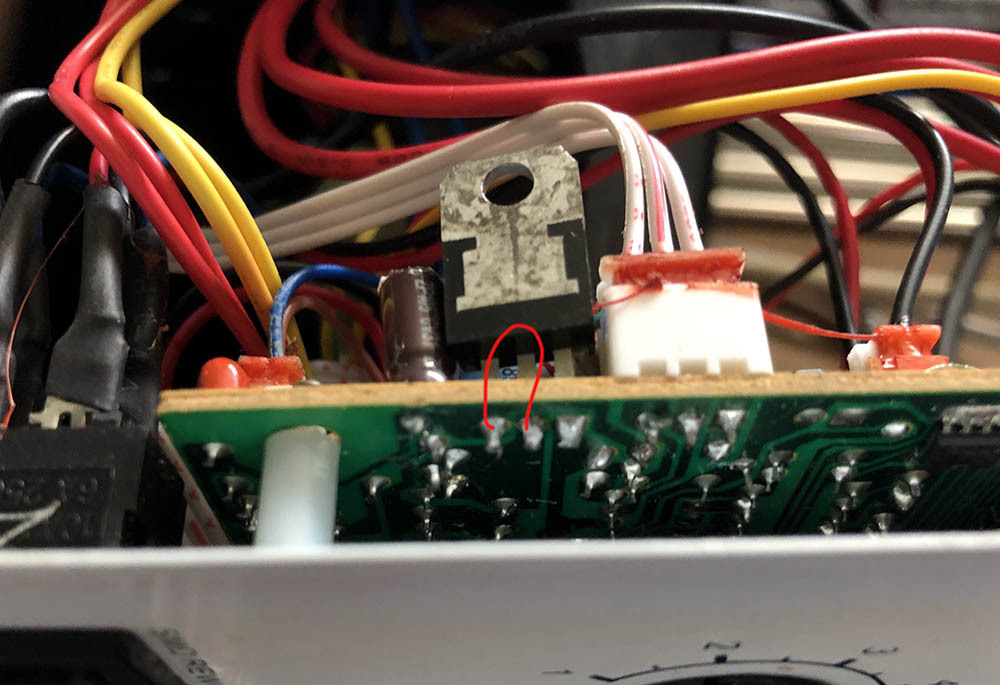

voila , de nouveau en panne .... Le problème , c'est que le ventilo de l'air chaud ne fonctionne plus ).. pour le faire 'repartir' , il suffit de faire un court circuit sur les deux bornes ( petite étincelle quand on le fait ) sur le régulateur de tension comme dans le l'image suivante : https://zupimages.net/up/21/32/e6eg.jpg https://zupimages.net/up/21/32/ja1q.jpg si quelqu'un à une idée du problème ..... |
J'aurai verifier le transitor que tu courcircuite.
Aussi les diodes. Verfie les hors circuit. 027 dans les deux sense... c'est pas bon. Pour etre sure desode les est verifie. Comme il dise "the usual suspects" Mais tout a fais possible que ce sont les IC qui ne fonctionne pas correctement |
en faites maintenant il fonctionne correctement ( sauf que le potard fonctionne bizarrement à l'envers , ce qui est le cas depuis le début : sur 1 le ventilo est a fond et sur 10 doucement ... lol , produit chinois 100% ) , grosso modo , c'est un composant fatigué ou mal monté ....
a ce propos , un condensateur , on peut le remplacer par un autre avec un voltage plus élever en respectant les µF ou pas ? |
C'est possible mais on parle de quel voltage?
12 V remplacer par 16V ca peut aller. mais 12 V remplacer par 240V.... |
c'est justement la question
|
Salut Gad,
J'avais le même problème sur la mienne, en faite c'était la résistance dans le bec qui était coupée, une fois je fais contacte, une fois non .... ---------- Post added at 19h27 ---------- Previous post was at 19h25 ---------- Tu peux la raccourcir pour dépanner mais ça dure pas longtemps ! |
salut Yumbo
quand tu parle du bec , tu parle du bidule qui souffle et qui chauffe au bout du fil ? je l'ai changé il y a quelque temps car il avait fondu le plastic à cause de ce problème d'ailleurs ... et le ventilo avait rendu l'âme aussi il me semble .... |
Salut.
Quand elle déconne, donne nous les tensions sur les 3 pattes du tip122 par rapport a la masse. |
Citation:
le tip 122 est un transistor https://www.reichelt.com/fr/fr/trans...2-p217286.html |
