smarelo · 05/04/2015, 06h02

bonjour,

j'ai reçu mon programmateur gq4x avec ma pince pomona et adaptateur
Je souhaiterais savoir si quelqu'un possede une photo ou shema avec les couleurs des fils a connecter sur la pince et l'adaptateur pour lire les eeprom 95..,93 etc..
merci

francab · 05/04/2015, 11h55

salut

Je conseille de lire les eprom en les dessoudant et mises sur l´adpatateur de ton programmateur car avec les pinces tu obtient souvent des mauvais dumps

diagnosis29 · 05/04/2015, 12h42

Citation:

Envoyé par smarelo

bonjour,

j'ai reçu mon programmateur gq4x avec ma pince pomona et adaptateur
Je souhaiterais savoir si quelqu'un possede une photo ou shema avec les couleurs des fils a connecter sur la pince et l'adaptateur pour lire les eeprom 95..,93 etc..
merci

salut,
tu prend ton multimètre et tu connecte tes cables au bon endroit ,
sur ton adaptateur ça doit être numéroté de 1 à 8 , peut importe la couleur du cable , il n'y a pas de standard la dessus

*

smarelo · 05/04/2015, 13h57

oui mais c ca jvoulai savoir quel fil de 1 va a la broche 1 rouge pour alim apres voir ca correspond a koi les autres pour etre sur de ne pa me tromper

Envoyé de mon iPhone en utilisant Tapatalk

diagnosis29 · 05/04/2015, 17h32

Citation:

Envoyé par smarelo

oui mais c ca jvoulai savoir quel fil de 1 va a la broche 1 rouge pour alim apres voir ca correspond a koi les autres pour etre sur de ne pa me tromper

Envoyé de mon iPhone en utilisant Tapatalk

Salut,

Ben tu prend par exemple le datasheet d'une 24c02 ( au pif ) , photo jointe sinon ,uploadfromtaptalk1428251565833.jpgtu regarde ou est la pin 1 etc... Et tu fait correspondre sur ton adaptateur.

Imagine que cette image est le bout de ta pince :)

smarelo · 05/04/2015, 17h37

le probleme c sur la pince que je ne me retrouve pas
je vai tester mais bon

Envoyé de mon iPhone en utilisant Tapatalk

diagnosis29 · 05/04/2015, 17h39

Citation:

Envoyé par smarelo

le probleme c sur la pince que je ne me retrouve pas
je vai tester mais bon

Envoyé de mon iPhone en utilisant Tapatalk

Tu sais pas quelle pin correspond a quelle connexion , c'est ça ? Utilise ton multimetre .

*

mysterauto · 05/04/2015, 18h44

il y a différents repères sur le circuits pour savoir quelle la patte numéro 1:

soit une encoche en haut comme le montre diagnosis29, dans ce cas la patte 1 est en haut à gauche
soit il y a un petit creux près de la patte numéro 1
soit le circuit a un coin légèrement taillé à l'angle, près de la patte numéro 1

les autres pattes sont toujours comme sur le schéma. de toutes façons, une fois que tu a lu le type de mémoire, tu cherches sur le net le data sheet qui te donne le repérage des pattes.

je ne l'ai pas encore, mais je compte acheter un gq4x mais il me semble que le circuit se mets toujours le plus haut possible dans le support ZIF,

après tu câbles donc:
patte1 du support zif vers la patte 1 de l'eeprom
patte2 du support zif vers la patte 2 de l'eeprom
patte3 ...

les spécialiste rectifieront si j'ai dis une bêtise

smarelo · 06/04/2015, 14h49

jai tester pa moyen de lire une 93c56
si qqlqun utilise gq4x merci de m'aider sur le cablage de la pince soic, sur le choix de l eeprom car il y a du 8bit, 16bit, 93c56 A B ou C
deja la connectique de la soic me permettera davancer et deliminer cette etape
il y a aussi la lecture et ectiture pour la vitesse c change en fonction de quoi ca varie entre -2 et +2
merci auc utilisateurs de ce programmateur faut réellement que j'arive à le maitriser.

Envoyé de mon iPhone en utilisant Tapatalk

smarelo · 16/05/2015, 18h05

Hello

je relance le sujet,
j'ai tester j'arrive à lire La 93c56, le problème c'est que à chaque fois que je fais une lecture je n'ai jamais le meme lump.

Si quelqu'un utilise ce matis avec la pince merci de m'expliquer.

thomas · 16/05/2015, 19h09

salut

la réponse a été donné plus haut: la pince ne donne pas de bon résultat.

pour que cela soit fiable, dessoude ta puce.

Samsara · 16/05/2015, 19h40

Salut.

Avec toutes les informations erronées que l'on t'as donné il est évident que tu n'arriveras jamais à lire une SOIC8.
Pourtant le bon brochage est indiqué en page 21 du manuel http://www.mcumall.com/download/True...User_Guide.PDF

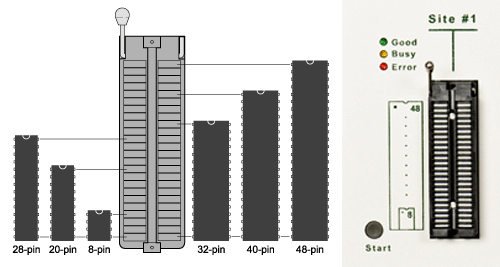

En clair, tu dois toujours insérer un composant comme indiqué dans cette image :

Au sujet du composant lui même , il est également évident qu'il faut au préalable savoir si c'est un 8bit ou un 16bit pour le lire correctement,donc pour une 93C56 :
A = 8bit
B = 16bit
C = déterminé par la pin 6 => 8bit relié au MOINS (pin 5) , 16bit relié au PLUS ( pin 8) .
Donc toujours choisir le bon composant et la bonne version avant toute lecture ou écriture.

Si tu veux lire à la pince sans dessouder ,fait une première lecture en 5V puis refait une lecture en 3.3V ,idem pour l'écriture.
Car dans certains cas les composants alentours consomme trop pour le programmateur ce qui le perturbe, c'est pourquoi il est toujours préférable de dessouder le composant.

3atman · 21/05/2015, 11h47

monsieu WRITE PROGRAM flach 29f200bb
